- 產品介紹

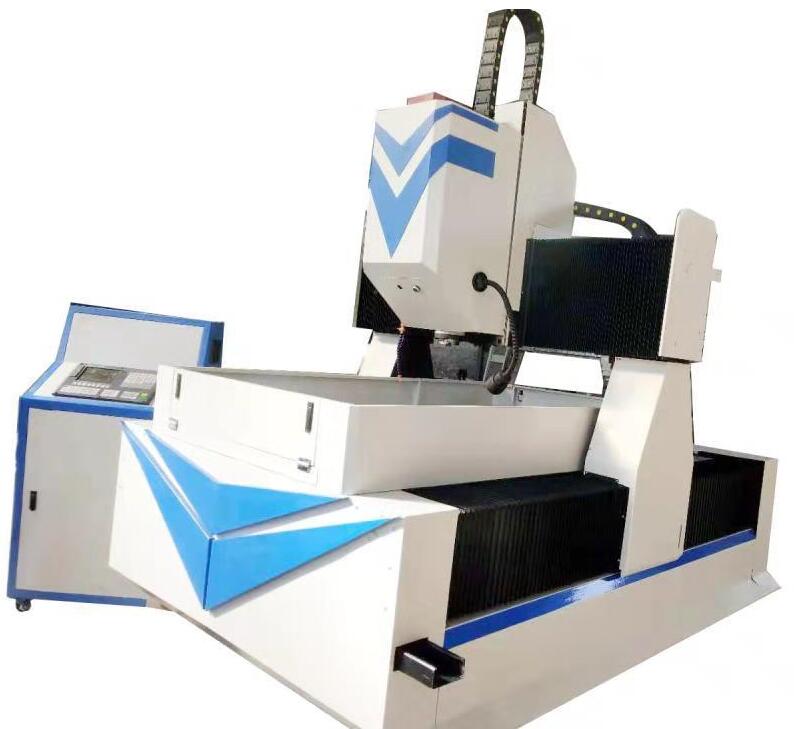

一、龍門移動式數控鑽銑床機床用途：
龍門移動式數控鑽銑床主要用於矩形管/板/結構件類零件的鑽孔/沉孔/倒角/攻絲和輕銑。
二、龍門移動式數控鑽銑床機床結構：
1、龍門移動式數控鑽銑床機床主要由床身、工作台、龍門、動力頭、數控係統、冷卻係統等部分組成。
2、龍門移動式數控鑽銑床機床采用床身工作台固定，龍門移動的形式。
床身、立柱，工作台，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工後二次退火去除應力，然後再精加工，可保證機床精度穩定,床麵采整體鑄鐵工作台精銑出T型槽，台麵數控精磨而成，保證工作台麵精度。
4、龍門移動式數控鑽銑床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、y、z軸都采用數控伺服電機加滾珠絲杠驅動。
5、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鑽頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
6、機床采用水冷，配備冷卻液供給、回收、循環係統,配備自動油路潤滑係統，保證直線導軌與滾珠絲杠的平穩長久有效工作。
7、控製采用凱恩帝數控係統，電驅采用高精度絕對值係列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界麵，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
三、龍門移動式數控鑽銑床機床使用環境：
電源：三相AC380V±10%，50Hz±1 環境溫度：0°~ 45°
四、技術參數
型 號 | ||
最大加工工件尺寸 | 長×寬 | 2500×2500 |
工件最大厚度 | 200 | |
垂直滑枕式鑽削動力頭 | 數量（個） | 1 |
主軸錐孔 | BT50 | |
鑽孔直徑 | Φ2-Φ50 | |
攻絲範圍 | M4-m28 | |
主軸轉速（r/min） | 30~3000 | |
主軸電機功率 | 11 | |
機床進料尺寸：寬長高 | 2200*2000*380 | |
機床進料尺寸：寬長高 | 2200*2000*580可選 | |
主軸下端麵到工作台距離mm（mm）（mm） | 260-630/460-830可選 | |
動力頭橫向移動（X軸） | 最大行程 | 2500 |
X軸移動速度（m/min） | 0~8 | |
X軸伺服電機功率 | 2.4 | |
龍門縱向移動（Y軸） | 最大行程 | 2500 |
Y軸移動速度（m/min） | 0~8 | |
Y軸伺服電機功率 | 2.4*2 | |
垂直滑枕進給運動 （Z軸） | 最大行程（mm） | 400 |
Z軸移動速度（m/min） | 0~4 | |
Z軸伺服電機功率 | 1×2.4抱閘 | |
mm | X/Y/Z mm | 5 |
mm | X/Y/Z mm | 25 |
機床外形尺寸 | 長×寬×高 | 3700*3500*2900 |
毛重 | （約）15.8 | |
